TT, TN ve IT Sistemlerinin Uygulanması
Bu rehberin yeni bölümünde, TT, TN ve IT topraklama sistemleri teknik detaylarıyla açıklanmıştır. Elektrik çarpması ve yangına karşı RCD kullanımı, yalıtım izleme, arıza akımı hesaplamaları ve devre kesici seçim prensipleri vurgulanmış ve güvenli tesisatlar için uygun bağlantı kesme süreleri de incelenmiştir...
İÇİNDEKİLER TABLOSU:
Devre kesici ile koruma
Sigortalar aracılığıyla koruma
Kaçak Akım Cihazları ile Koruma
Topraklama Arıza Akımı Hesaplaması
Arıza akımı seviyelerini belirleme yöntemleri
Empedans Yöntemi
Kompozisyon Yöntemi
Geleneksel Yöntem
Birinci arıza durumu
İkinci arıza durumu
Devre Kesici ile Koruma
Sigortalar ile Koruma
Kaçak Akım Cihazları (RCD'ler) ile Koruma
Toprak arızası izleme prensibi
Ekipman örnekleri9kummjy
Kalıcı yalıtım izleme (PIM) cihazlarının uygulanması
Bağlantı
1| TT Sisteminin Uygulanması
1.1| Prensipler
Bu sistemde, tesisatın açıkta kalan tüm iletken bölümleri ve dış iletken bölümleri ortak bir topraklama elektroduna bağlanmalıdır. Besleme sisteminin nötr noktası normalde kurulumda topraklama elektrotunun etki alanının dışındaki bir noktada olmalı ve topraklanmalıdır, ancak böyle olması esas değildir.
Bu nedenle, topraklama arıza döngüsünün empedansı esasında seri olarak iki toprak elektrotundan (yani besleme ve kurulum elektrotlarından) oluşur, böylece topraklama arıza akımının büyüklüğü genellikle aşırı akım rölelerini veya sigortaları çalıştırmak için çok küçüktür ve artık akımla çalışan bir cihazın (RCD) kullanılması esastır.
Elektrik Topraklama Sistemleri ve Koruma Yöntemleri
Bu koruma ilkesi, özellikle kurulum alanı içinde yer sınırlamasının bir TN sistem topraklamasının benimsenmesini gerektirebileceği, ancak diğer tüm koşulların gerekli olduğu tüketici tipi bir trafo merkezi olması durumunda, yalnızca bir ortak toprak elektrotu kullanıldığında da geçerlidir. TN sistemi tarafından yerine getirilemediği durumlarda yani.
TT sisteminde kullanılan beslemenin otomatik olarak kesilmesiyle koruma, hassasiyetin RCD'si ile yapılır:
I∆n ≤ 50A/RA
Δn, RCD'nin nominal artık çalışma akımıdır
RA, kurulum için toprak elektrotunun direncidir (zaman içindeki maksimum değer)
Geçici tedarikler (çalışma sahalarına, …) ve tarım ve bahçecilik tesisleri için 50 V değeri 25 V ile değiştirilebilir.
Şekil F11: TT sistemi için beslemenin otomatik olarak kesilmesi
Örnek (bkz. Şekil F11)
Trafo merkezinin nötr Rn toprak elektrotunun direnci 10 Ω'dur.
RA tesisatının toprak elektrotunun direnci 20 Ω'dur.
Toprak arızası döngü akımı Id = 7,7 A
Arıza gerilimi, Uf = Id x RA = 154 V ve bu nedenle tehlikeli, ancak IΔn ≤ 50/20 = 2.5 A, böylece standart bir 300 mA RCD kasıtlı zaman gecikmesi olmadan yaklaşık 30 ms'de çalışacak ve hatayı silecaktir. Açıkta kalan bir iletken parçada 50V'u aşan bir arıza voltajı görünüyor.
Artık akım cihazının hassasiyet seçimi, kurulum için toprak elektrotunun direncinin RA bir fonksiyonudur ve Şekil F12'de verilmiştir.
Şekil F12: 50 ve 25 V UL voltaj limitlerinde RCD'lerin belirli hassasiyet seviyeleri için aşılmaması gereken bir kurulum topraklama elektrodu için direnç üst limiti
1.2| Ön Koşullar
Belirtilen maksimum bağlantı kesme süresi: RCD'lerin açma süreleri genellikle çoğu ulusal standartta gerekli olandan daha düşüktür; bu özellik, kullanımlarını kolaylaştırır ve etkili seçici korumanın benimsenmesine olanak tanır.
IEC 60364-4-41, dolaylı temasa karşı koruma için TT sisteminde kullanılan koruyucu cihazların maksimum çalışma süresini belirtir:
Bir veya daha fazla prizli anma akımı 63 A'yı aşmayan ve yalnızca sabit bağlı akım kullanan ekipmanı besleyen 32 A olan tüm nihai devreler için, maksimum bağlantı kesme süresi Şekil F13'te belirtilen değerleri aşamaz.
Diğer tüm devreler için maksimum bağlantı kesme süresi 1s olarak sabitlenmiştir. Bu sınır, dağıtım devrelerine kurulduğunda RCD'ler arasında seçicilik sağlar.
Şekil F13: TT sisteminde, bir veya daha fazla prizli 63 A'yı geçmeyen ve yalnızca sabit bağlı akım kullanan ekipmanı besleyen 32 A'yı geçmeyen son devreler için maksimum bağlantı kesme süreleri
RCD, artık akım prensibiyle çalışan tüm cihazlar için genel bir terimdir.
IEC 61008 serisinde tanımlandığı şekliyle RCCB (Kaçak Akım Devre Kesici), belirli bir RCD sınıfıdır.
IEC 61008'in genel tipi ve S tipi (Seçici), Şekil F14'te gösterildiği gibi açma süresi/akım özelliklerine sahiptir. Bu özellikler, daha sonra 7.5 alt maddesinde gösterildiği gibi, çeşitli derecelendirme ve tip kombinasyonları arasında belirli bir derecede seçici açmaya izin verir. IEC 60947-2'ye göre endüstriyel tip RCD, zaman geciktirme esnekliği sayesinde daha fazla seçicilik olanağı sağlar.
Şekil F14: RCD'lerin maksimum çalışma süreleri (saniye olarak)
Dağıtım devrelerinin durumu (bkz. Şekil F15)
IEC 60364-4-41 ve bir dizi ulusal standart, kurulum dağıtım devrelerinde (nihai devrelerin aksine) maksimum 1 saniyelik açma süresini tanır.
Bu, bir dereceye kadar seçiciliğin elde edilmesini sağlar:
A seviyesinde: Zaman gecikmeli RCD, örn. "S" tipi
B seviyesinde: Anlık RCD.
Şekil F15: Dağırım Devreleri
Bir cihazın veya cihaz grubunun açıkta kalan iletken parçalarının ayrı bir toprak elektroduna bağlı olduğu durum (bkz. Şekil F16)
Arıza Koruması, her bir grubu veya ayrı ayrı topraklanmış cihazları koruyan devre kesici seviyesinde bir RCD tarafından sağlanır. Her durumda hassasiyet, ilgili toprak elektrotunun direnci ile uyumlu olmalıdır.
Şekil F16: Ayrı Toprak Elektrotu
Açıkta kalan iletken parçalar toprağa bağlı olmadığında koruma (bkz. Şekil F17)
Konumun kuru olduğu ve topraklama bağlantısının sağlanmasının mümkün olmadığı mevcut bir kurulum olması durumunda veya koruyucu bir topraklama kablosunun kopması durumunu.
Yüksek hassasiyetli (≤ 30 mA) RCD'ler hem arıza koruması (dolaylı temas tehlikelerine karşı) hem de canlı parçalarla temasın tehlikelerine karşı ek koruma (doğrudan temas) sağlayacaktır.
Şekil F17: Topraklanmamış açıkta kalan iletken parçalar (A)
2| TN Sisteminin Uygulanması
2.1| Prensipler
Yüksek arıza akımı seviyeleri, aşırı akım korumasının kullanılmasına izin verir, ancak kısa devre kesme sırasında arıza konumunda fazın nötr voltajına %50'sini aşan temas voltajlarına neden olabilir.
Bu doğrudan bağlantının gerçekleştirilme şekli, TN ilkesini uygulamaya yönelik TN-C, TN-S veya TN-C-S yönteminin kullanılmasına bağlıdır. Şekil F18'de, nötr iletkenin hem Koruyucu Toprak hem de Nötr (PEN) iletkeni olarak hareket ettiği TN-C yöntemi gösterilmektedir. Tüm TN sistemlerinde, toprağa yapılan herhangi bir yalıtım hatası, fazdan nötre kısa devreye neden olur. Yüksek arıza akımı seviyeleri, aşırı akım korumasının kullanılmasına izin verir, ancak kısa bağlantı kesme süresi sırasında arıza konumunda nötr gerilime fazın %50'sini aşan temas gerilimlerine neden olabilir.

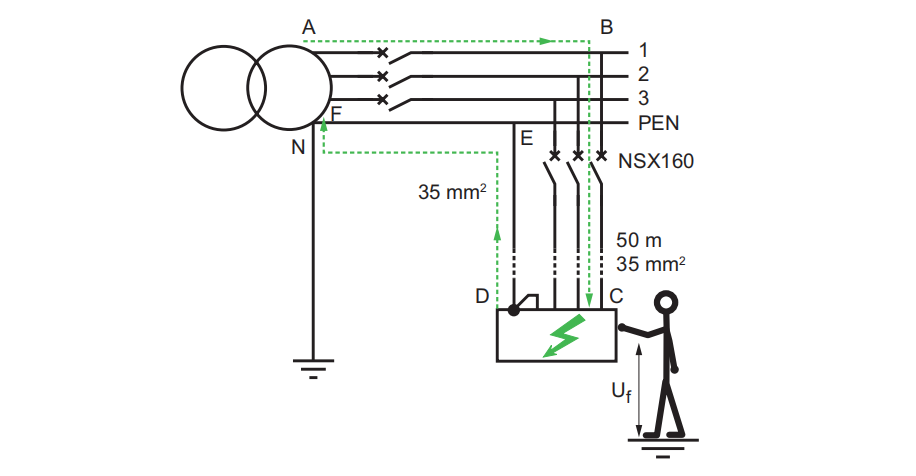

Şekil F18: TN sistemde otomatik bağlantı kesme
Uygulamada, dağıtım şebekeleri için, toprak elektrotları normalde ağın koruyucu iletkeni (PE veya PEN) boyunca düzenli aralıklarla kurulurken, tüketicinin genellikle servis girişine bir toprak elektrotu takması gerekir.
Büyük kurulumlarda, dokunma voltajını mümkün olduğunca azaltmak için genellikle tesisin etrafına dağılmış ek toprak elektrotları sağlanır. Yüksek apartman bloklarında tüm dış iletken parçalar her katta koruyucu iletkene bağlanır.
Yeterli korumayı sağlamak için, toprak arıza akımı:
Id=Uo/Zc veya 0.8xUo/Zs,
Ia'ya eşit veya daha yüksek olmalıdır
Id = arıza akımı
Uo = Nominal fazdan nötr gerilime
Zs = Kaynak iyonunun kaynak iletkenlerine arıza konumuna, koruyucu iletkenlerin arıza konumundan kaynağa geri dönüş empedansının toplamına eşit toprak arıza akımı döngü empedansı.
Zc = hatalı devre döngü empedansı
Ia = belirtilen sürede koruyucu cihazı çalıştırmak için gereken değere eşit akım
Not: Toprak elektrotlarından kaynağa giden yol (genellikle) yukarıda listelenenlerden çok daha yüksek empedans değerlerine sahip olacaktır ve dikkate alınmasına gerek yoktur.
Belirtilen maksimum bağlantı kesme süresi: IEC 60364-4-41, arıza koruması için TN sisteminde kullanılan koruyucu cihazların maksimum çalışma süresini belirtir:
Bir veya daha fazla prizli anma akımı 63 A'yı aşmayan ve yalnızca sabit bağlı akım kullanan ekipmanı besleyen 32 A olan tüm nihai devreler için, maksimum bağlantı kesme süresi Şekil F19'da belirtilen değerleri aşamaz.
Diğer tüm devreler için maksimum bağlantı kesme süresi 5s olarak sabitlenmiştir. Bu sınır, dağıtım devrelerine kurulu koruyucu cihazlar arasında seçicilik sağlar
Not: TN topraklı sistemlerde RCD'lerin kullanılması gerekli olabilir. TN-C-S sistemlerinde RCD'lerin kullanılması, koruyucu iletken ve nötr iletkenin (belli ki) RCD'den önce ayrılması gerektiği anlamına gelir. Bu ayırma genellikle servis girişinde yapılır.
Şekil 19F: Bir veya daha fazla prizli 63 A'yı geçmeyen ve yalnızca sabit bağlı akım kullanan ekipmanı besleyen 32 A'yı geçmeyen son devreler için TN sisteminde maksimum bağlantı kesme süreleri
TN sisteminde, 63 A’yı geçmeyen ve yalnızca sabit bağlı akım kullanan ekipmanları besleyen 32 A’yı geçmeyen son devreler için maksimum bağlantı kesme süreleri, bir veya daha fazla prizli devreler için geçerlidir.
2.1.1| Devre kesici ile koruma (bkz. Şekil F20)
Bir devre kesicinin ani açma ünitesi, 0,1 saniyeden daha kısa bir sürede toprak arızasını ortadan kaldıracaktır.
Koruma bir devre kesici tarafından sağlanacaksa, arıza akımının her zaman ani veya kısa süreli gecikmeli açma ünitesinin (Im) akım ayar seviyesini aşacağını doğrulamak yeterlidir.
Sonuç olarak, manyetik veya elektronik, ani veya hafif gecikmeli her tür açma ünitesi uygun olduğundan, izin verilen maksimum süre içinde otomatik bağlantı kesilmesi her zaman garanti edilecektir: Ia = Im. Bununla birlikte, ilgili standart tarafından izin verilen maksimum tolerans her zaman dikkate alınmalıdır. Bu nedenle, hesaplama (veya yerinde tahmin edilen) ile belirlenen arıza akımı U0/Zs veya 0.8 U0/Zc'nin, anlık açma ayar akımı Im'den veya çok kısa süreli açma eşik seviyesinden daha büyük olması yeterlidir. izin verilen zaman sınırı içinde açmaya dikkat edin.
Şekil F20: TN sistemi için devre kesici ile bağlantının kesilmesi
2.1.2| Sigortalar aracılığıyla koruma (bkz. Şekil F21)
Bir sigortanın doğru çalışmasını sağlayan akımın değeri, ilgili sigorta için bir akım/zaman performans grafiğinden tespit edilebilir.
Yukarıda belirtildiği gibi arıza akımı U0/Zs veya 0,8 U0/Zc, sigortanın pozitif çalışmasını sağlamak için gerekli akımı büyük ölçüde aşmalıdır. Bu nedenle uyulması gereken koşul şudur:
Şekil F21'de gösterildiği gibi Ia < Uo/Zs veya Ia < 0.8Uo/Zc olmalıdır.

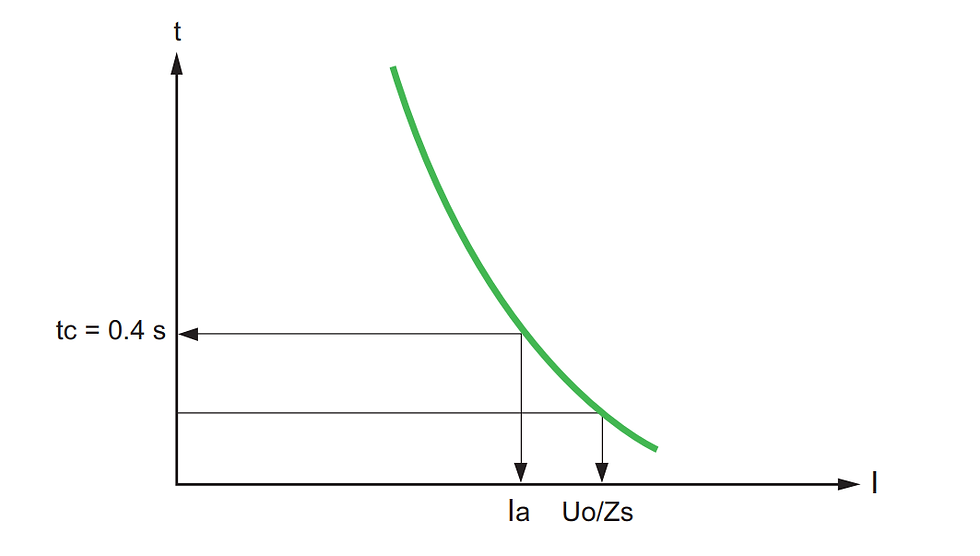

Şekil F21: Bir TN sistemi için sigortalarla bağlantının kesilmesi
Örnek: Şebekenin nominal faz-nötr gerilimi 230 V'tur ve Şekil F19'da verilen maksimum bağlantı kesme süresi 0,4 s'dir.
Ia'nın karşılık gelen değeri grafikten okunabilir. Gerilim (230 V) ve akım Ia kullanılarak, tam döngü empedansı veya devre döngü empedansı şu şekilde hesaplanabilir:
Zs = 230/Ia veya Zc = 0,8 230/Ia
Bu empedans değerleri asla aşılmamalıdır ve tatmin edici bir sigorta çalışmasını sağlamak için tercihen önemli ölçüde daha az olmalıdırlar.
2.1.3| Kaçak Akım Cihazları ile Koruma (TN-C için geçerli değildir)
Artık Akım Cihazları (RCDs) şu durumlarda kullanılmalıdır:
Döngü empedansı tam olarak belirlenemiyordur (uzunlukların tahmin edilmesi zor, kablolara yakın metalik maddelerin varlığı)
Arıza akımının çok düşük olduğu ve aşırı akım koruma cihazları kullanılarak bağlantı kesme süresinin karşılanamadığı durumlarda
2.2| Ön Koşullar
Tasarım aşamasında, bir koruyucu devre kesicinin (veya sigorta setinin) aşağı akış yönünde izin verilen maksimum kablo uzunlukları hesaplanmalı, montaj çalışması sırasında ise belirli kurallara tam olarak uyulmalıdır.
Aşağıda listelendiği ve Şekil-F22'de gösterildiği gibi belirli koşullara uyulmalıdır.
PE iletkeni mümkün olduğunca düzenli olarak toprağa bağlanmalıdır.
Endüktif ve/veya yakınlık etkileri iletkenin etkin empedansını artırabileceğinden, PE iletkeni ferromanyetik boru, kanal vb. içinden geçmemeli veya çelik yapı üzerine monte edilmemelidir.
Bir PEN iletkeni (koruyucu iletken olarak da kullanılan bir nötr iletken) durumunda, nötre döngü yapılmadan önce bağlantı doğrudan bir cihazın toprak terminaline yapılmalıdır (bkz. Şekil F22'de 3) Aynı cihazın terminali.
İletkenin bakır için ≤ 6 mm2 veya alüminyum için 10 mm2 olduğu veya bir kablonun hareketli olduğu durumlarda, nötr ve koruyucu iletkenler ayrılmalıdır (yani kurulumda bir TN-S sistemi benimsenmelidir).
Toprak arızaları, sigortalar veya devre kesiciler gibi aşırı akım koruma cihazlarıyla temizlenebilir.
Yukarıdaki liste, arıza koruması için bir TN şemasının uygulanmasında uyulması gereken koşulları gösterir.
Şekil-F22: TN topraklama sisteminin uygulanması
Notlar:
TN şeması, OG/AG trafosunun AG nötrünün, trafo merkezinin ve kurulumun açıkta kalan iletken bölümlerinin ve trafo merkezi ve kurulumdaki harici iletken bölümlerin hepsinin ortak bir topraklama sistemine topraklanmasını gerektirir.
Ölçümün düşük voltaj seviyesinde olduğu bir trafo merkezi için, AG kurulumunun başlangıcında bir izolasyon aracı gereklidir ve izolasyon açıkça görülebilmelidir.
Bir PEN iletkeni hiçbir koşulda asla kesintiye uğramamalıdır. Birkaç TN düzenlemesi için kontrol ve koruyucu şalt donanımı:
Devre bir PEN iletkeni içerdiğinde 3 kutuplu,
Devre, ayrı bir PE iletkenli bir nötr içerdiğinde tercihen 4 kutuplu (3 faz + nötr).
2.3| Topraklama Arıza Akımı Hesaplaması
2.3.1| Arıza akımı seviyelerini belirleme yöntemleri
TN-topraklı sistemlerde, topraklama arızası prensipte aşırı akım cihazını çalıştırmak için yeterli akım sağlayacaktır.
Kaynak ve besleme ana empedansları, kurulum devrelerininkinden çok daha düşüktür, bu nedenle toprak arıza akımlarının büyüklüğündeki herhangi bir kısıtlama, esas olarak kurulum iletkenlerinden kaynaklanacaktır (cihazlara giden uzun esnek kablolar, arıza akımının karşılık gelen bir azalmasıyla birlikte “arıza döngüsü” empedansını büyük ölçüde artırır).
TN topraklama sistemlerinde arıza koruması için en son IEC tavsiyeleri, yalnızca nominal sistem voltajına izin verilen maksimum açma süreleri ile ilgilidir (bkz. Şekil F13)
TN topraklama sistemlerinde arıza koruması için en son IEC tavsiyeleri, yalnızca nominal sistem voltajına izin verilen maksimum açma süreleri ile ilgilidir (bkz. Şekil F13).
Bu tavsiyelerin arkasındaki mantık, TN sistemleri için, maruz kalan bir iletken parçanın potansiyelini 50 V veya daha fazlasına yükseltmek için akması gereken akımın o kadar yüksek olmasıdır ki, iki olasılıktan biri meydana gelecektir:
Ya fay yolu hemen kendini temizleyecek, ya da
İletken kendisini katı bir arızaya kaynaklayacak ve aşırı akım cihazlarını çalıştırmak için yeterli akımı sağlayacaktır.
İkinci durumda aşırı akım cihazlarının doğru çalışmasını sağlamak için, bir projenin tasarım aşamasında toprak arıza akım seviyelerinin makul derecede doğru bir değerlendirmesi belirlenmelidir.
Titiz bir analiz, sırayla her devreye uygulanan faz-sıralı-bileşen tekniklerinin kullanılmasını gerektirir. İlke basittir, ancak özellikle sıfır faz dizi empedanslarının ortalama bir AG kurulumunda herhangi bir makul doğruluk derecesi ile belirlenmesi son derece zor olduğu için, hesaplama miktarı haklı olarak kabul edilmez.
Yeterli doğrulukta diğer basit yöntemler tercih edilir. Üç pratik yöntem şunlardır:
Her devre için arıza döngüsü etrafındaki tüm empedansların (yalnızca pozitif faz sırası) toplamına dayanan “empedans yöntemi”
Bir döngünün uzak ucundaki kısa devre akımının tahmini olan ve döngünün yakın ucundaki kısa devre akımı seviyesi bilindiğinde “bileşim yöntemi”
Hızlı sonuçlar elde etmek için değer tablolarının kullanımıyla birlikte minimum toprak arıza akımlarının seviyelerinin hesaplanmasına yönelik “geleneksel yöntem”.
Bu yöntemler yalnızca, topraklama arıza-akım döngüsünü oluşturan kabloların yakın (birbirine) yakın olduğu ve ferromanyetik malzemelerle ayrılmadığı durumlarda güvenilirdir.
Not: Schneider Electric'in Ecodial yazılımı, "empedans yöntemine" dayanmaktadır.
2.3.2| Empedans Yöntemi
Bu yöntem, aşağıdaki formül kullanılarak, toprak arıza akımının hesaplandığı toprak arıza döngü devresinde bulunan her bir öğenin (kablo, PE iletkeni, transformatör vb.) pozitif dizi empedanslarını toplar:
2.3.3| Kompozisyon Yöntemi
Bu yöntem, yaklaşık formül aracılığıyla, gönderen uçtaki bilinen kısa devre değerinden bir döngünün sonundaki kısa devre akımının belirlenmesine izin verir:
burada,
Isc = döngü sonu kısa devre akımı
I = yukarı akış kısa devre akımı
U0 = nominal sistem faz gerilimi
Zs = döngü empedansı
Not: Bu yöntemde, önceki "empedans yöntemi" prosedürünün aksine, bireysel empedanslar aritmetik olarak eklenir.
2.3.4| Geleneksel Yöntem
Bu yöntemin genellikle kablo uzunluklarının üst sınırını sabitlemek için yeterince doğru olduğu kabul edilir.
Prensip: Kısa devre akımı hesaplaması, ilgili devrenin orijinindeki (yani devre koruma cihazının bulunduğu noktadaki) voltajın, nominal fazdan nötr voltajın %80'inde veya daha fazlasında kaldığı varsayımına dayanır.
%80 değeri, kısa devre akımını hesaplamak için devre döngü empedansı ile birlikte kullanılır.
Bu katsayı, dikkate alınan noktanın yukarısındaki tüm voltaj düşüşlerini alır. AG kablolarında, 3 fazlı 4 telli bir devrenin tüm iletkenleri birbirine yakın olduğunda (bu normal durumdur), iletkenlerin içindeki ve arasındaki endüktif reaktans, kablo direncine kıyasla ihmal edilecek kadar küçüktür.
Bu yaklaşımın 120 mm²'ye kadar olan kablo boyutları için geçerli olduğu kabul edilir. Bu boyutun üzerinde direnç değeri R şu şekilde artırılır:
TN topraklı bir kurulumda bir devrenin maksimum uzunluğu aşağıdaki formülle verilir:
burada,
Lmax = metre cinsinden maksimum uzunluk
U0 = faz voltajı = 230/400 V sistem için 230 V
ρ = ohm.mm²/metre cinsinden normal çalışma sıcaklığında özdirenç (= bakır için 23,7 x 10-3; alüminyum için = 37,6 x 10-3)
Ia = anlık çalışmayı garanti eden devre kesicinin açma akımı (aşağıdaki nota bakın),
veya:
Ia = ilgili koruyucu sigortanın belirtilen sürede çalışmasını sağlayan akım.
Sph = ilgili devrenin faz iletkenlerinin mm² cinsinden kesit alanı
SPE = ilgili koruyucu iletkenin mm² cinsinden kesit alanı.
m = Sph / SPE
Şekil-F23: Geleneksel yöntem kullanılarak TN-topraklı bir sistem için maksimum L'nin hesaplanması
2.4| Yüksek Arıza Akımı Döngüsü Empedansı
Kaçınılmaz olarak yüksek bir arıza döngüsü empedansı nedeniyle toprak arıza akımı sınırlandığında, aşırı akım korumasının devreyi öngörülen süre içinde açmasına güvenilemez, aşağıdaki olasılıklar dikkate alınmalıdır:
Öneri-1 (bkz. Şekil F29)
Daha düşük ani manyetik açma seviyesine sahip bir devre kesici kurun, örneğin:
Bu, anormal derecede uzun devrelerdeki kişiler için koruma sağlar. Bununla birlikte, motorların yol verme akımları gibi yüksek geçici akımların rahatsız edici açmalara neden olmayacağı kontrol edilmelidir.
Schneider Electric çözümleri:
Tip G Kompakt (2Im y Irm y 4Im)
Tip B Acti 9 devre kesici
Tip G Kompakt (2Im y Irm y 4Im):
Tip B Aktif 9 devre kesici:
Öneri-2 (bkz. Şekil F30)
Belirli devreler, soket çıkışları söz konusu olduğunda her durumda HS (y 30 mA) RCD’ler tarafından korunmalıdır. Ortak bir devrede birden fazla priz çıkışı için genellikle tek bir RCD kullanılır.
Schneider Electric çözümleri:
RCD Vigi NG125 : IΔn = 1 veya 3 A
Vigicompact REH veya REM: IΔn = 3 ila 30 A
B Tipi Acti 9 devre kesici
Öneri-3
Döngü empedansını azaltmak için PE veya PEN iletkenlerinin ve/veya faz iletkenlerinin boyutunu artırın.
Öneri-4
Ek eş potansiyel iletkenler ekleyin. Bu, öneri 3'tekine benzer bir etkiye sahip olacaktır, yani toprak arıza döngüsü direncinde bir azalma ve aynı zamanda mevcut temas gerilimi koruma önlemlerini iyileştirecektir. Bu iyileştirmenin etkinliği, açıkta kalan her iletken parça ile yerel ana koruyucu iletken arasında bir direnç testi ile kontrol edilebilir.
TN-C kurulumları için Şekil F31'de gösterilen yapıştırmaya izin verilmez ve öneri 3 kabul edilmelidir.
Şekil-F29: Düşük ayarlı ani manyetik açmalı devre kesici
Şekil-F30: Yüksek toprak arıza döngüsü empedansına sahip TN sistemlerinde RCD koruması
Şekil-F31: Geliştirilmiş eş potansiyel bağlantı
3| IT Sisteminin Uygulanması
3.1| Prensipler
Bu tip sistemlerde:
Kurulum topraktan izole edilmiştir veya güç kaynağı kaynağının nötr noktası yüksek bir empedans (genellikle 1500 Ω veya daha fazla) ile toprağa bağlanmıştır.
Tüm açıkta kalan ve harici iletken parçalar, bir kurulum toprak elektrotu ile topraklanır.
IT topraklama sisteminin temel özelliği, fazlar ile toprak arasında bir arıza olması durumunda sistemin kesintisiz olarak çalışmaya devam edebilmesidir.
Böyle bir hataya “ilk hata” denir.
İlk arıza akımı değeri, nötr empedansa (varsa) ve aşağı akış ağ kapasitanslarına (kablolar, filtreleme, kaçak…) bağlıdır. İlk arıza akımı Id, Id.RA ≤ 50 V kuralını karşılayacak kadar düşük olmalıdır, böylece tehlikeli arıza gerilimleri oluşmaz. Arızalı bölümün onarım çalışmaları için yalıtılması uygun olana kadar sistemin normal çalışmasına izin verilebilir. Bu hizmetin sürekliliğini artırır.
Uygulamada, BT sistemi, tatmin edici bir şekilde kullanılması için belirli özel önlemler gerektirir:
İlk arızanın meydana geldiğini (işitsel veya görsel olarak) bildirmesi gereken, toprağa göre yalıtımın sürekli izlenmesi
Besleme transformatörünün nötr noktasının toprağa göre ulaşabileceği voltajı sınırlamak için bir cihaz
Etkin bakım personeli tarafından “ilk arıza” tespit rutini. Arıza tespiti, şu anda mevcut olan otomatik cihazlarla büyük ölçüde kolaylaştırılmıştır.
İlk arıza giderilmeden önce “ikinci bir arıza” meydana geldiğinde uygun devre kesicilerin otomatik yüksek hızlı açması gerçekleşmelidir. İkinci arıza (tanım gereği), birinci arızanınkinden farklı bir canlı iletkeni etkileyen bir toprak arızasıdır (nötrün dağıtıldığı sistemlerde bir faz veya nötr iletken olabilir, bkz. Şekil F39).
3.2| Arıza Koruması
3.2.1| Birinci arıza durumu
IT sisteminde, topraklamadaki ilk arıza herhangi bir bağlantı kesilmesine neden olmamalıdır. Birinci arıza koşulunda akan toprak arıza akımı mA cinsinden ölçülür. Aşağıda iki farklı toprak arıza akımı hesaplama örneği sunulmuştur.
Örnek-1
Şekil F32'de sunulan basitleştirilmiş devrede, güç kaynağı kaynağının nötr noktası 1500 Ω'luk bir dirençle toprağa bağlanmıştır. Bir arıza durumunda (230/400 V 3 fazlı bir sistemde) topraklama direncinden geçen akım 153 mA olacaktır. Bu akım nedeniyle toprağa göre arıza gerilimi, bu akımın ve PE iletkeninin direnci artı topraklama direncinin (arızalı bileşenden elektrota kadar) ihmal edilebilir olan çarpımıdır.
Şekil-F32: Basitleştirilmiş devre
Örnek-2
Şekil F33'te gösterildiği gibi 1 km iletkenden oluşan bir ağ için, toprağa kaçak empedansı (≈ 1 μF / km), C1 ila CN kapasitörleri ile temsil edilir. Kapasitif empedans ZC, faz başına 3500 Ω mertebesindedir. Normal çalışmada, toprağa giden kapasitif akım [1] bu nedenle:
IC =U0/Zc = 230/3500 = faz başına 66 mA
Şekil-F33: IT sisteminde bir ilk hata için hata akımı yolu
Şekil F33'teki gibi faz 1 ile toprak arasındaki bir arıza sırasında, gerilim ve akım vektörleri Şekil F34'te gösterildiği gibi gösterilebilir.
Şekil-F34: Faz 1 ile toprak arasında arıza olması durumunda gerilim ve akımların vektör gösterimi
Elektrot direncinden RA geçen arıza akımı, akımların vektör toplamıdır:
Ic2 ve Ic3 sağlıklı iki fazındaki kapasitif akımlar,
Nötr Icn'deki kapasitif akım,
Nötr Id1'deki empedans akımı,
Sağlıklı fazların gerilimleri (arıza nedeniyle) normal faz geriliminin √3 katına çıkmıştır, böylece kapasitif akımlar aynı miktarda artar: Ic2 = Ic3 = Ic.√3 = 66 x √3 = 114 mA
Nötr voltajı 230V, dolayısıyla kapasitif nötr akımı: Icn = Ic = 66 mA
Bu akımlar birbirinden 30° yer değiştirir, böylece toplam vektör ilavesi Id2 şu olur:
2 (Ic.√3). √3/2+ Ic= 3.Ic + Ic = 4.Ic = 4 x 66= 264 mA
Örneğin. 3L+N devreler için, normal çalışma Ic'sindeki değerine kıyasla, faz-toprak arızası sırasında kapasitif akımdan toprağa giden değer 4 kat artar
Nötr dirençten geçen akım Id1=153 mA'dır (yukarıdaki basitleştirilmiş örneğe bakın)
Arızadan toprağa giden akım, nötr direnç akımı Id1 (= 153 mA) ve kapasitif akım Id2'nin (= 264 mA) vektör toplamı tarafından verilir.
O zaman şuna eşittir: √1532+2632 = 304 mA
Örneğin 50 Ω'a eşit bir topraklama direnci RA göz önüne alındığında, arıza gerilimi Uf bu nedenle şuna eşittir: 50 x 304 x 10-3 = 15,2 V, ki bu açıkça zararsızdır.
Öneri: IT sisteminin sağladığı ilk arıza koşulunda hizmetin sürekliliğinden tam olarak yararlanmak için:
İlk toprak arızası durumunda çalışan bir alarm sinyali (ses ve/veya yanıp sönen ışıklar, vb.) ile birlikte toprak yalıtımının sürekli izlenmesi sağlanmalıdır (bkz. Şekil F35)
IT sisteminin tüm avantajlarından yararlanılacaksa, ilk arızanın yeri ve onarımı zorunludur. Hizmetin sürekliliği sistemin sağladığı en büyük avantajdır. Hizmetin devamlılığı sağlandığı için arızanın hemen onarılması zorunlu değildir, stres ve aciliyet altında çalışmaktan kaçınılır.
Şekil-F35: IT sisteminde kullanılan fazdan toprağa İzolasyon İzleme Cihazı örneği
3.2.2| İkinci arıza durumu
İkinci arıza, toprak üzerinden ve/veya PE bağlama iletkenleri aracılığıyla aktif iletkenler (fazlar veya nötr) arasında bir kısa devreye neden olur (ilk arıza ile aynı iletkende meydana gelmediği sürece). Aşırı akım koruma cihazları (sigortalar veya devre kesiciler) normalde otomatik bir arıza giderme işlemi gerçekleştirir.
IT sistemine özgü özellikler ve sınırlamalar bir sonraki bölümde verilmiştir. Arıza giderme, aşağıdaki durumların her birinde farklı şekilde gerçekleştirilir (bkz. Şekil F36):
Şekil-F36: Dikkate alınması gereken iki farklı durum
1. Vaka:
Şekil F37'de gösterildiği gibi, açıkta kalan tüm iletken parçaların ortak bir PE iletkenine bağlandığı bir kurulumla ilgilidir.
Şekil-F37: Açıkta kalan iletken parçalar ortak bir koruyucu iletkene bağlandığında çift arıza durumunda devre kesicinin açılması
Bu durumda, arıza akımı yoluna hiçbir toprak elektrotu dahil edilmez, böylece yüksek seviyede arıza akımı sağlanır ve konvansiyonel aşırı akım koruma cihazları, yani devre kesiciler ve sigortalar kullanılır.
Koruyucu cihazları ayarlamak için, TN sistemi için geçerli olan farklı yöntemlerden biri kullanılarak kısa devre akımı hesaplanmalıdır.
Empedans Yöntemleri
Kompozisyon Yöntemi
Geleneksel Yöntem
İlk arıza tesisatın uzak bir bölümündeki bir devrenin sonunda meydana gelebilirken, ikinci arıza muhtemelen tesisatın karşı ucunda yer alabilir.
Bu nedenle, aşırı akım koruyucu cihaz(lar)ı için beklenen arıza ayar seviyesi hesaplanırken bir devrenin döngü empedansının iki katına çıkarılması gelenekseldir.
Sistemin 3 faz iletkenlerine ek olarak bir nötr iletkeni içerdiği durumlarda, (iki) arızadan biri nötr iletkenden toprağa ise (dört iletkenin tümü topraktan yalıtılmışsa) en düşük kısa devre arıza akımları meydana gelecektir. IT şeması). Bu nedenle, dört kablolu IT kurulumlarında, kısa devre koruma seviyelerini hesaplamak için faz-nötr voltajı kullanılmalıdır, yani:
burada,
UO = fazdan nötr voltaja
Zc = devre arıza-akım döngüsünün empedansı (bkz. 5.1)
Ia = açma ayarı için geçerli seviye
Nötr iletken dağıtılmamışsa, arıza akımı hesaplaması için kullanılacak gerilim, fazdan faza değerdir, yani
Aşırı akım açma rölelerinin ayarları ve sigortaların değerleri, tatmin edici bir şekilde korunabilecek bir devrenin maksimum pratik uzunluğuna karar veren temel parametrelerdir.
Not: Normal koşullarda, arıza akımı yolu, bir kurulumun açıkta kalan tüm iletken parçalarını birbirine bağlayan ortak PE iletkenlerinden geçer ve bu nedenle arıza döngüsü empedansı, yeterli düzeyde arıza akımı sağlamak için yeterince düşüktür.
2. Vaka:
Tek tek (her parçanın kendi toprak elektrotuna sahip) veya ayrı gruplar halinde (her grup için bir elektrot) topraklanmış açıkta kalan iletken parçalarla ilgilidir. Açıktaki tüm iletken parçalar ortak bir elektrot sistemine bağlanmazsa, ikinci toprak arızasının farklı bir grupta veya ayrı olarak topraklanmış ayrı bir cihazda meydana gelmesi mümkündür. TT sisteminin kuralları geçerlidir.
1.Vaka için yukarıda açıklanana ek koruma gereklidir ve her bir grubu ve her bir ayrı topraklanmış aygıtı kontrol eden devre kesici ile bağlantılı bir RCD'den oluşur.
Bu gereksinimin nedeni, ayrı grup elektrotların toprak üzerinden "bağlanması" ve böylece fazdan faza kısa devre akımının genellikle topraklamadan geçerken elektrot temas dirençleri tarafından toprakla sınırlandırılması ve böylece koruma sağlanmasıdır. aşırı akım cihazları tarafından güvenilmez.
Bu nedenle daha hassas RCD'ler gereklidir, ancak RCD'lerin çalışma akımı, bir ilk arıza için meydana gelen akımı açıkça geçmelidir (bkz. Şekil F38).
Şekil-F38: Topraklama kaçağı kapasitansı ile ilk arıza akımı arasındaki uyum.
Not 1: 1 µF, 4 iletkenli kablo için 1 km'lik tipik kaçak kapasitansıdır
Not 2: 3 fazlı 4 kablolu kurulumlarda, nötr iletkendeki aşırı akıma karşı koruma, bazen tek çekirdekli nötr iletken üzerinden ring tipi bir akım trafosu kullanılarak daha uygun bir şekilde sağlanır (bkz. Şekil F36).
3.3| Korumaların Uygulanması
3.3.1| Devre Kesici ile Koruma
Şekil F37'de gösterilen durumda, ani ve kısa süreli gecikmeli aşırı akım açma birimlerinin ayarlarına karar verilmelidir. NSX160 devre kesici tarafından sağlanan kısa devre koruması, ilgili devrelerin yük uçlarında meydana gelen bir fazdan faza kısa devreyi temizlemek için uygundur.
Hatırlatma: Bir IT sisteminde, bir fazdan faza kısa devrede yer alan iki devrenin, aynı kesit alanı iletkenleriyle eşit uzunlukta olduğu varsayılır, PE iletkenleri, faz iletkenleri ile aynı kesit alanıdır. . Böyle bir durumda, Konvansiyonel yöntemi kullanırken devre döngüsünün empedansı, TN durumunda devrelerden biri için hesaplananın iki katı olacaktır
3.3.2| Sigortalar ile Koruma
Yukarıda belirtilen süre içinde sigorta çalışmasının sağlanması gereken akım Ia, Şekil F21'de açıklandığı gibi sigorta çalışma eğrilerinden bulunabilir.
Belirtilen akım, ilgili devre için hesaplanan arıza akımlarından önemli ölçüde düşük olmalıdır.
3.3.3| Kaçak Akım Cihazları (RCD'ler) ile Koruma
Devre uzunluklarının kaçınılmaz olarak uzun olduğu durumlarda ve özellikle bir devrenin cihazları ayrı ayrı topraklanırsa (arıza akımı iki toprak elektrotundan geçecek şekilde), aşırı akımda güvenilir açma mümkün olmayabilir.
Bu durumda, kurulumun her devresinde bir RCD önerilir.
Bununla birlikte, bir IT sisteminin dirençle topraklandığı durumlarda, RCD'nin çok hassas olmamasını sağlamak için özen gösterilmelidir, aksi takdirde ilk hata istenmeyen bir açmaya neden olabilir.
IEC standartlarını karşılayan kaçak akım cihazlarının tetiklenmesi 0,5 ΙΔn ila ΙΔn değerlerinde meydana gelebilir, burada ΙΔn nominal artık akım ayar seviyesidir.
Maksimum Devre Uzunluğu
İlke, bir IT sistemi için bir TN sistemi için açıklananla aynıdır: aşırı akım cihazlarıyla koruma sağlamak için bir devre kesicinin veya sigortaların akış aşağısında aşılmaması gereken maksimum devre uzunluklarının hesaplanması.
İki eşzamanlı arızanın her olası kombinasyonu için devre uzunluklarını kontrol etmek açıkça imkansızdır.
Bununla birlikte, aşırı akım açma ayarı, daha önce bahsedildiği gibi, ikinci arızanın aynı devrenin uzak ucunda meydana gelirken, bir birinci arızanın ilgili devrenin uzak ucunda meydana geldiği varsayımına dayanıyorsa, tüm durumlar kapsanmaktadır. Bu, genel olarak, yalnızca bir açmanın meydana gelmesiyle (düşük açma ayar düzeyine sahip devrede) sonuçlanabilir, böylece sistemi bir ilk arıza durumunda, ancak bir arızalı devrenin hizmet dışı kalmasıyla birlikte bırakır.
Şekil-F39: Lmax'ın hesaplanması. IT-topraklı sistem için, çift hata durumu için hatalı akım yolunu gösterir.
3 fazlı 3 telli kurulum durumunda, ikinci arıza sadece faz/faz kısa devreye neden olabilir, bu nedenle maksimum devre uzunluğu formülünde kullanılacak voltaj √3 U0
Maksimum devre uzunluğu şu şekilde verilir:
3 fazlı 4 telli kurulum durumunda, arızalardan biri nötr iletkende ise en düşük arıza akımı değeri meydana gelir. Bu durumda, U0, maksimum kablo uzunluğunu hesaplamak için kullanılacak değerdir, ve
yani bir TN şeması için izin verilen uzunluğun yalnızca %50'sidir.
Önceki formüllerde:
Lmax = metre cinsinden en uzun devre
Uo = faz-nötr gerilimi (230/400 V sistemde 230 V)
ρ = normal çalışma sıcaklığında özdirenç (23.7 x 10-3 Ω-mm2/m bakır için, 37.6 x 10-3 Ω-mm2/m alüminyum için)
Ia = amper cinsinden aşırı akım açma ayar seviyesi,
veya:
Ia = belirtilen sürede sigortayı temizlemek için gerekli amper cinsinden akım
m = Sph/SPE
Sph = ilgili devrenin faz iletkenlerinin mm² cinsinden kesit alanı
SPE = mm2 cinsinden PE iletkeninin kesit alanı
Devre bir nötr iletken içeriyorsa S1 = S nötr
S1 = Devrede nötr iletken yoksa Sph
Tablolar
Şekil F25 ila Şekil F28 arasında gösterilen tablolar, “geleneksel yöntem”e göre oluşturulmuştur.
Tablolar, ötesinde iletkenlerin omik direncinin kısa devre akımının büyüklüğünü, devreyi koruyan devre kesiciyi açmak (veya sigortayı atmak) için gereken seviyenin altında, yeterli hızla sınırlayacağı maksimum devre uzunluklarını vermektedir. dolaylı temasa karşı güvenliği sağlamak için. Tablolar şunları dikkate alır:
Koruma türü: devre kesiciler veya sigortalar, işletme akımı ayarları
Faz iletkenlerinin ve koruyucu iletkenlerin kesit alanı
Topraklama şeması türü
Düzeltme faktörü: Şekil F40, bir IT sistemi düşünüldüğünde Şekil F25 ila Şekil F28 arasındaki tablolarda verilen uzunluklara uygulanacak düzeltme faktörünü gösterir.
Şekil-F40: IT sistemleri için Şekil F25 ila Şekil F28 arasındaki tablolarda verilen uzunluklara uygulanacak düzeltme faktörü
Örnek:
3 fazlı 3 kablolu 230/400 V kurulum IT topraklıdır. Devrelerinden biri 63 A değerinde bir devre kesici ile korunmaktadır ve 50 mm2 faz iletkenli alüminyum çekirdekli bir kablodan oluşmaktadır. 25 mm2 PE iletken de alüminyumdur. Devre kesicinin ani manyetik açma rölesi ile kişilerin dolaylı temas tehlikelerine karşı korunmasının sağlandığı devrenin maksimum uzunluğu nedir?
Şekil F26, 0.36'lık bir düzeltme faktörü uygulanması gereken 603 metreyi gösterir (alüminyum kablo için m = 2). Bu nedenle maksimum uzunluk 217 metredir.
Maksimum Açma Süreleri
IT sistemi için bağlantı kesme süreleri, farklı kurulum ve trafo merkezi toprak elektrotlarının birbirine nasıl bağlandığına bağlıdır.
Nihai devreler için (= bir veya daha fazla prizli anma akımı 63 A'yı geçmeyen ve yalnızca sabit bağlı akım kullanan ekipmanı besleyen 32 A olan devreler), maksimum açma süresi TN sistemindekiyle aynıdır (bkz. Şekil F19). Aynı grup birbirine bağlı açık iletken parçalar içindeki diğer devreler için maksimum bağlantı kesme süresi 5 saniyedir. Bunun nedeni, bu gruptaki herhangi bir çift hata durumunun TN sisteminde olduğu gibi kısa devre akımına neden olmasıdır.
Nihai devreler için (= bir veya daha fazla prizli anma akımı 63 A'yı geçmeyen ve yalnızca sabit bağlı akım kullanan ekipmanı besleyen 32 A olan devreler) açıkta kalan iletken kısımları elektriksel olarak ayrılmış bağımsız bir toprak elektrotuna bağlı trafo toprak elektrotu, maksimum açma süresi Şekil F13'te verilmiştir. Aynı grup birbirine bağlı olmayan açık iletken parçalar içindeki diğer devreler için maksimum bağlantı kesme süresi 1 saniyedir.
Bunun nedeni, bu gruptaki bir yalıtım hatasından ve başka bir gruptan gelen başka bir yalıtım hatasından kaynaklanan herhangi bir çift hata durumunun, TT sisteminde olduğu gibi farklı toprak elektrot dirençleriyle sınırlı bir hata akımı oluşturacak olmasıdır.
3.4| Ön Koşullar
Şekil-F41: 3 fazlı 3 kablolu IT topraklamalı sistemde temel işlevlerin konumları
Şekil-F42: IT şemalarındaki temel işlevler ve Schneider Electric ürünleriyle ilgili örnekler
3.4.1 Toprak arızası izleme prensibi
Çok düşük frekanslı a.c. akım veya d.c. akım, (kablo kapasitansının etkilerini ihmal edilebilir seviyelere indirmek için) besleme trafosunun nötr noktası ile toprak arasına bir voltaj uygular. Bu voltaj, tüm tesisatın topraklamasına ve ayrıca bağlı herhangi bir cihazın topraklamasına yalıtım direncine göre küçük bir akımın akmasına neden olur.
Düşük frekanslı cihazlar a.c.'de kullanılabilir. geçici d.c. üreten sistemler Arıza koşulları altında bileşenler. Bazı versiyonlar, kaçak akımın dirençli ve kapasitif bileşenleri arasında ayrım yapabilir.
Modern ekipman, bir ilk arızanın önlenmesinin sağlanabilmesi için kaçak akım gelişiminin ölçülmesine izin verir.
3.4.2| Ekipman örnekleri
Manuel arıza konumu (bkz. Şekil F43)
Jeneratör sabit (örnek: IM400) veya taşınabilir (örnek: ölü devrelerin kontrolüne izin veren XGR) olabilir ve alıcı, manyetik kelepçe tipi alıcı sensörle birlikte taşınabilirdir.
Şekil-F43: Otomatik olmayan (manuel) arıza yeri
Sabit otomatik arıza konumu (bkz. Şekil F44)
PIM IM400, sabit XD301 veya XD312 dedektörleri (her biri ilgili devrenin iletkenlerini kapsayan toroidal bir CT'ye bağlı) ile birlikte, canlı bir kurulumda otomatik arıza yeri bulma sistemi sağlar.
Ayrıca, izlenen her devre için yalıtım seviyesi belirtilir ve iki seviye kontrol edilir: birinci seviye, önleyici tedbirlerin alınabilmesi için alışılmadık derecede düşük yalıtım direnci konusunda uyarıda bulunurken, ikinci seviye bir arıza durumunu belirtir ve bir alarm verir.
Yukarı akış denetimi, IM400 gömülü modbus iletişimi sayesinde yalıtım ve kapasitans seviyelerini merkezileştirebilir.
Şekil-F44: Sabit otomatik arıza konumu
Otomatik izleme, günlük kaydı ve arıza yeri (bkz. Şekil F45)
Modbus RS485 iletişimi aracılığıyla bir denetim sistemine bağlanan Vigilohm sistemi ile, merkezi bir denetim sisteminin yalıtım seviyesini ve durumunu küresel düzeyde ve ayrıca her fider için izlemesi mümkündür.
Merkezi monitör XM300, Şekil F45'te gösterildiği gibi çeşitli devrelerden toroidal CT'lerle bağlantılı XL308 ve XL316 lokalizasyon dedektörleri ile birlikte bu otomatik sömürü için araçlar sağlar.
Şekil-F45: Otomatik hata konumu ve yalıtım direnci veri kaydı
3.4.3| Kalıcı yalıtım izleme (PIM) cihazlarının uygulanması
Bağlantı
PIM cihazı normalde güç kaynağı transformatörünün nötr (veya yapay nötr) noktası ile toprak elektrotu arasına bağlanır.
Arz
PIM cihazının güç kaynağı oldukça güvenilir bir kaynaktan alınmalıdır. Uygulamada, bu genellikle doğrudan, uygun kısa devre akım derecesine sahip aşırı akım koruma cihazları aracılığıyla izlenen kurulumdan kaynaklanır
Seviye Ayarları
Bazı ulusal standartlar, ilk ayarın yeni kurulumun yalıtım seviyesinin %20 altında olmasını önerir. Bu değer, yeni başlayan bir arıza durumunda önleyici bakım önlemleri gerektiren yalıtım kalitesinde bir azalmanın tespit edilmesini sağlar. Toprak arıza alarmının algılama seviyesi çok daha düşük bir seviyeye ayarlanacaktır.
Bir örnek olarak, iki düzey şöyle olabilir:
Yeni kurulum yalıtım seviyesi: 100 kΩ
Tehlikesiz kaçak akım: 300 mA (I>300 mA'da yangın riski)
Tüketici tarafından belirlenen gösterge seviyeleri:
Önleyici bakım eşiği: 0,8 x 100 = 80 kΩ
Kısa devre alarmı eşiği: 500 Ω
Notlar:
Tesisatın tamamının veya bir kısmının enerjisinin kesildiği uzun bir kapatma süresinin ardından nem, genel yalıtım direnci seviyesini azaltabilir.
Esas olarak sağlıklı yalıtımın nemli yüzeyindeki kaçak akımdan kaynaklanan bu durum bir arıza durumu oluşturmaz ve akım taşıyan iletkenlerin normal sıcaklık artışı yüzey nemini azalttığı için hızla iyileşir.
Bazı PIM cihazları (IM20, IM400 ve XM300), toprağa giden kaçak akımın dirençli ve kapasitif akım bileşenlerini ayrı ayrı ölçebilir, böylece toplam kalıcı kaçak akımdan gerçek yalıtım direncini türetebilir.
Referans Kaynaklar:
Comments
