Trafo Merkezi İşletme ve Bakım Mühendisleri için Pratik El Kitabı

İşletme ve Bakım Prosedürleri

Bu el kitabı iki bölümden oluşmaktadır. İlki, trafo merkezi ekipmanının ve koruyucu anahtarlama donanımının önleyici bakımı ile ilgilidir. İkinci kısım, iletim hatlarının önleyici bakımı ile ilgilidir. Trafo merkezi ekipmanları ve koruma röleleri için yeni ve modern teknolojilerin işletme ve bakım prosedürlerini içermesine önem verilmiştir...


Trafo Merkezi İşletme ve Bakım Mühendisleri için Pratik El Kitabı

Bu el kitabının bazı ülkelerin yeni Uluslararası Şebeke kodu ve ilgili IEC standartları ile uyumlu olması için de çalışılmıştır.Trafo merkezleri için kullanılan CBS sistemlerine ilişkin özel bir konu da dahil edilmiştir.


Bu el kitabı önleyici ve normal arıza bakımını kapsar. Kılavuzun kapsamlı ve özgün olması için çaba gösterilmiştir.



Akım Trafolarının Önleyici Bakımı


1| Görsel Muayene

Akım trafoları normalde yağla doldurulur ve hem primer hem de sekonder sargılar için yağ emdirilmiş kağıt yalıtımına sahiptir. Herhangi bir yağ kaçağı izi için dikkatli bir inceleme yapılmalıdır. Terminal saplamalarının uygun olmayan şekilde sızdırmaz hale getirilmesi nedeniyle, çimentolu derzler veya ikincil terminal kutuları aracılığıyla yağ sızıntılarına daha yatkındır.



Akım trafoları (CT'ler) daha az yağ miktarına sahip olduğundan, küçük sızıntılar kağıt yalıtımının açığa çıkmasına ve ardından nem emilimine neden olabilir. CT'lerde körük sağlanmışsa, körüğün konumu ya yağ sızıntısını ya da dahili gaz üretimi nedeniyle genleşmeyi gösterir. Her iki koşul da CT'lerin ömrü için ciddidir ve düzeltme için derhal harekete geçilmelidir.

Klemens bağlantılarının sağlığı, porselenin durumu, çatlak oluşumu, talaş oluşumu, izolatör yüzeyinin temizliği vb. konularda da gözle kontrol yapılmalıdır.


2| Contaların Bakımı

Marshalling kutuları ve CT terminal kutuları, toz, yağmur suyu ve böcekleri önlemek için uygun şekilde kapatılmalıdır. Uygun sızdırmazlık sağlamak için kapı contaları periyodik olarak değiştirilmelidir. Tüm kapı cıvataları/kilitleri düzgün şekilde sıkılmalı ve asla gevşek bırakılmamalıdır.


3| Sekonder Terminal Bağlantıları

Marshalling kutulu kablo klemenslerinde saplama tipi klemensler tercih edilmektedir. Bu, bir terminale birden fazla kablo bağlı olsa bile daha iyi bir tutuş sağlar. Ancak bazı durumlarda pin tipi terminaller de sağlanır. Titreşim ve iklim koşulları nedeniyle tellerin sıkılığı gevşeyebileceğinden, hatalı temaslardan / yanlış temaslardan dolayı çalışmama durumunu önlemek için terminallerin sıkılığını periyodik olarak kontrol etmek gerekir..


Kullanılmayan CT sekonder terminallerinin tüm terminalleri, anormal voltaj gelişimini ve ardından CT'lerin arızalanmasını önlemek için uygun şekilde kısa devre edilmelidir. Tan δ test musluğu, yalıtımın hasar görmesini önlemek için uygun şekilde topraklanmalıdır.

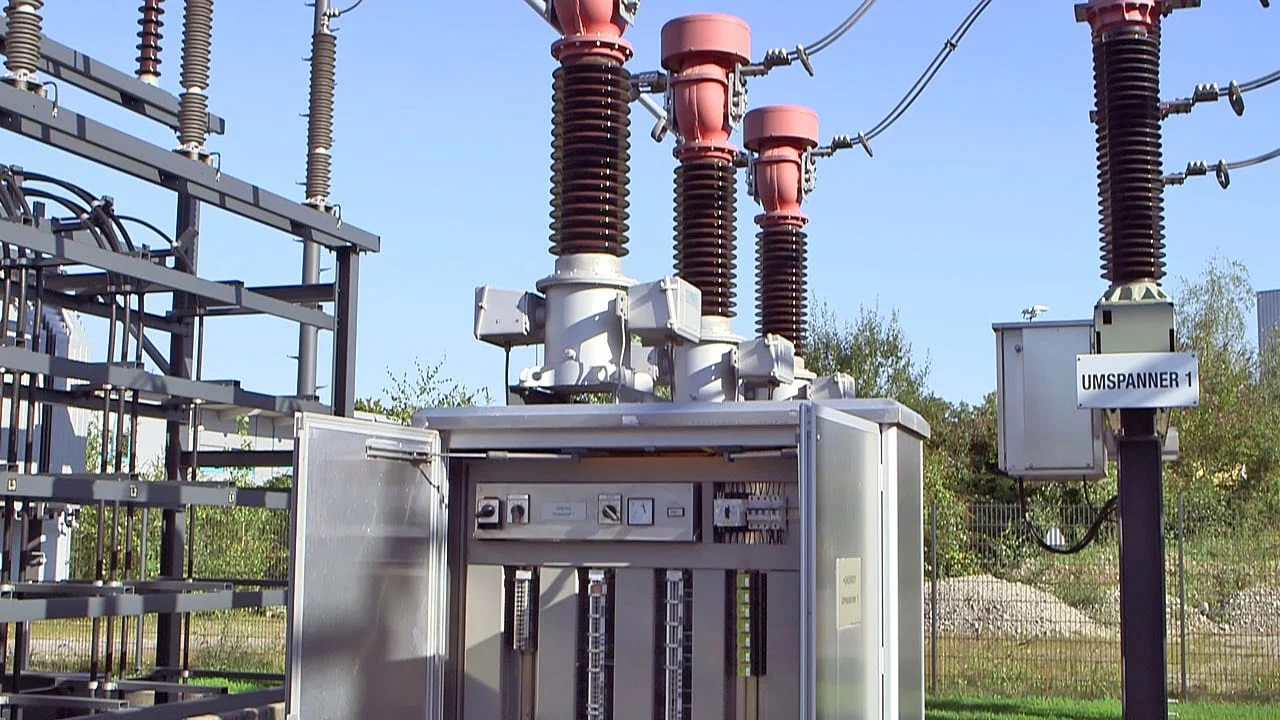

Akım Trafolarının Mareşal Kutusu

4| Primer Terminaller

Termovizyon taraması, primer terminalin doğru bağlantısını gösterir. Termovizyon uygulanmazsa, terminal bağlantısının fiziksel kontrolü uygun torkla yapılmalıdır. Tüm korona kalkanları sağlanacak ve hasarlı korona kalkanı yenisiyle değiştirilecektir.


Akım Trafosu (CT) primer sargısı ağır akım taşıdığından, herhangi bir gevşek bağlantı, terminal konektörlerinde ark oluşmasına ve kaynak yapılmasına neden olabilir.



Kapasitans Gerilim Trafoları, Potansiyel Trafoları, Kondansatör Kaplini Önleyici Bakımı


1| Görsel Muayene

Kapasitans Gerilim Trafolarının (CVT'lerin) çoğu dışarıdan görünmez. CT'ler / CVT'ler ve CC de yağ dolu ekipmanlardır ve bir yağ sızıntısı gözlemlenmelidir. Herhangi bir yığında bir yağ sızıntısı gözlemlenirse, CVT'nin tamamı değiştirilmelidir.


CVT'ler ayarlanmış birimlerdir ve faz açısı hatalarını önlemek için herhangi bir yığının değiştirilmesi önerilmez.


2| Elektro-Manyetik Ünite

CVT'nin Elektro-Manyetik Ünitesi (EMU), sekonder trafoyu, dengeleyici reaktörü ve ferrorezonans bastırma devresini barındırır. Gösterge aracılığıyla gösterilen yağın rengi: cam, iç bileşenlerin sağlıklı olduğuna dair bazı göstergeler verir.


Herhangi bir anormal ısınma, termovizyon taraması yoluyla da gözlemlenebilir.

3| Sekonder Gerilim

CVT'nin sekonder Voltajındaki sapma, kondansatör elemanlarının arızasının açık bir göstergesidir. Herhangi bir CVT'deki sekonder voltaj anormal ise (+2V ve -4V olabilir) CVT'yi değiştirmek için gerekli işlem yapılmalıdır. Ekipmanın bu aşamanın ötesinde hizmette tutulması, CVT'lerin arızalanmasına/patlamasına neden olabilir.


4| Diğer Bakımlar

Mareşal kutusu contalarının bakımı, sekonder terminal bağlantılarının sıkılması ve primer terminal bağlantılarının sıkılması vb. hususlar da sağlıklı çalışma için sağlanmalıdır. Marshalling kutularındaki tüm ekstra deliklerin düzgün bir şekilde tıkalı olması ve haşarat geçirmez şekilde muhafaza edilmesi sağlanmalıdır.


Panelin içini kuru tutmak için yoğuşma önleyici ısıtıcı ve termostat çalışır durumda tutulmalıdır.
